反击式破碎机

访问:时间:2018/12/3 16:14:49

本系列产品一般作为二级破碎设备,也可根据用户的要求,变换转子和破碎腔,广泛应用于高速公路、水库、高速铁路、机场等对石料质量标准要求高的领域,具有破碎比大、性能稳定、经破碎后的物料成立方体及针片状含量少等特点。


021-33830750
立即拨打电话询价

工作原理

反击式破碎机是一种利用冲击能来破碎物料的破碎机械。当物料进入板锤作用区时,受到板锤的高速冲击而破碎,并被抛向安装在转子上方的反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎。此过程重复进行,直到物料被破碎至所需粒度,由机器下部排出为止。调整反击架与转子架之间的间隙可达到改变物料出料粒度和物料形状的目的。

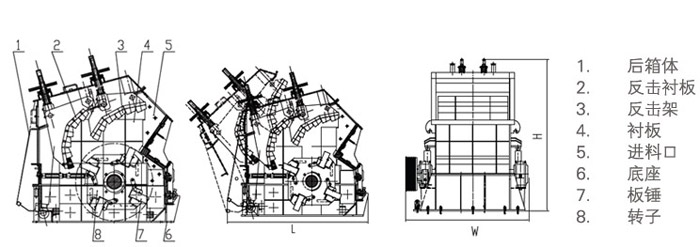

产品结构图

PFV型

PF型

性能特点

启动平稳

反击破的板锤牢固固定于转子上,因此破碎机启动力矩小,转子部分动平衡性能易于控制,运行过程动扰力小;

提高破碎效率、降低能耗

该进口破碎设备有多级反击腔,有足够的破碎空间,适于大块物料的破碎。反击式破碎机的反击板角度可以调整,以保证物料在反击板和转子之间反复冲击时呈合适的角度,可以有效提高破碎效率;

易损品少

反击式破碎机机架部分为三分体结构,只须打开破碎机后部机壳,即可进行更换板锤、反击板、衬板等检修维护作业,反击式破碎机零部件的互换性强,易损件少,便于备件的采购和管理;

提高工作效率

液压开启装置用于机壳的启闭,可以有效地降低维护劳动强度,提高维护工作效率,缩短维护工作时间。

产品参数表

型号转子规格(mm)进料口尺寸
(mm×mm)
最大进料边长
(mm)
处理能力(t/h)电动机功率(kw)重量(不包括电机)(t)外形尺寸
(L×W×H)(mm)
PF-1010Vφ1000×1050400×108035050-8055-7513.22400×2250×2660
PF-1210Vφ1250×1050400×108035070-120110-13215.22696×2338×2890
PF-1214Vφ1250×1400400×1080350130-180132-160202690×2688×2890
PF-1310Vφ1300×1050490×117035070-120110-16013.52780×2478×2855
PF-1315Vφ1320×1500860×1520350150-220180-22020.53096×3273×2667
PF-1515Vφ1500×1500850×1580350220-280280-31529.53550×2835×3270
PF-1520Vφ1500×2000850×2080350300-360185×2393550×3335×3270
PFX-1010φ1800×2000850×2080350360-440220×2483550×3335×3620
