立轴式冲击式破碎机

访问:时间:2018/12/8 16:20:56

没有下一篇 反击式破碎机

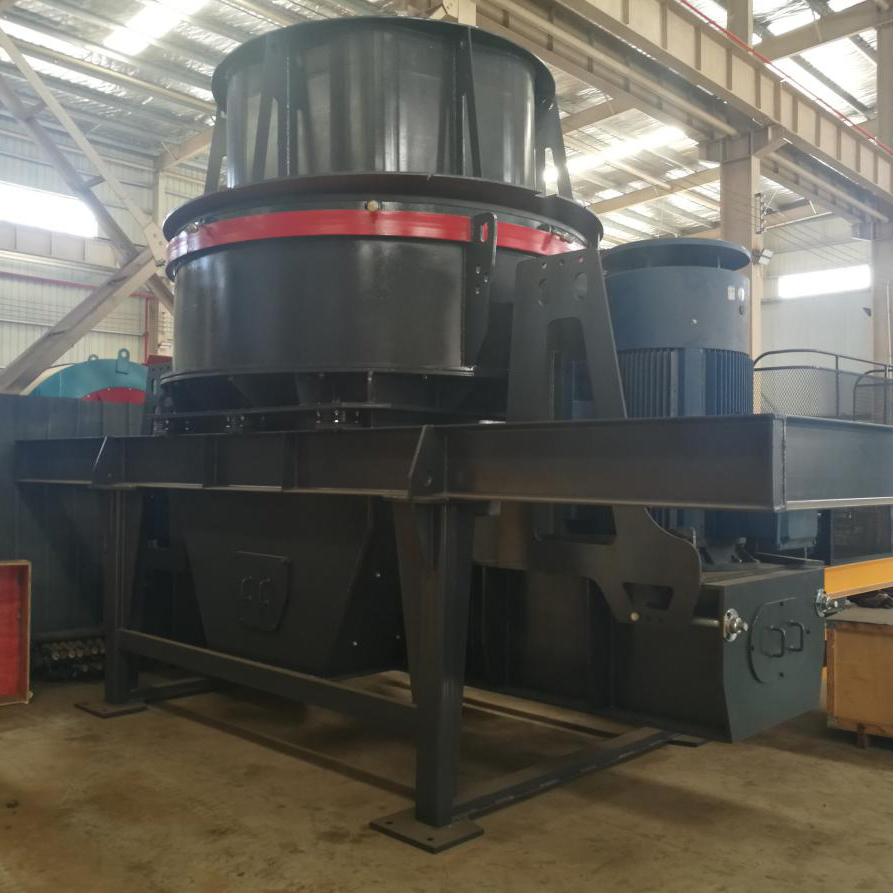

PCL立轴冲击式破碎机由我公司资质工程师研制,吸取了美国巴马克公司同类产品的先进技术,是具有国际先进水平的高能低耗设备,性能卓越,在矿石细碎中起着不可替代的作用。该机可广泛用于各种矿石、水泥、耐火材料、铝矾土熟料、金钢砂、玻璃原料、机制建筑砂、石料以及各种冶金矿渣等物料的破碎,尤其对碳化硅、金钢砂、烧结铝矾土、镁砂等高硬、特硬及耐磨蚀性物料,具有比其它类型的破碎机更高的产量功效。


021-33830750
立即拨打电话询价

工作原理

电动机通过皮带及皮带轮将动力传递给主轴,主轴通过推力滚子轴承和键将动力传递给转子,转子开始旋转。物料落入进料斗,  经环形孔落下,被分料板分成两股料,一股经分料盘进入高速旋转的甩轮,另一股从分料盘四周落下。进入甩轮的物料,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先同由分料器四周自由落体的另一部分物料冲击破碎,然后一起冲击到涡流腔内涡流衬层上,被物料衬层反弹,斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内收到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出,进入落料腔。

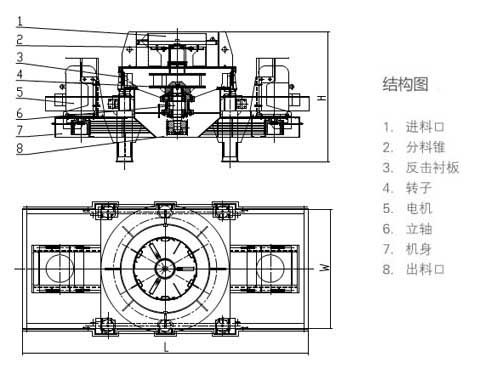

产品结构图

性能特点

成砂率大、成品粒型好

成砂率在35-40%之间,同等产量情况下,VSI2000 制砂机相比其他品牌的制砂机能够节省40%左右的能耗,降低了吨成本,成品料粒形好、极配佳具有研磨功能

转速高,处理量大

每小时生产80-90吨的砂多种配置

一机多用,石打石、石打铁的腔型互换,开式转子、闭式转子转子可互换。

操作简便

使用液压开盖,操作简单安全快捷,转子内部易损件更换方便,设备配有开盖保护装置,最大限度地保障检修人员的安全。选择恰当的设备是降低成本,减少停机时间,实现利润最大化的关键。

参数表

型号最大进料边长(mm)转子直径
     (mm)
处理能力(t/h)电动机功率(kw) 转子转速
     (r/min)
重量
     (t)
外形尺寸
     (L×W×H)
     (mm)
PL-7003070020-6055-901400-18506.854170×1982×2191
PL-8504085080-130110-1321200-145014.25040×2250×2800
PL-1000501000120-180132-1601100-1200165300×2280×2815
PL-1300601300180-300160-200900-100017.56250×2590×3234

工程案例
