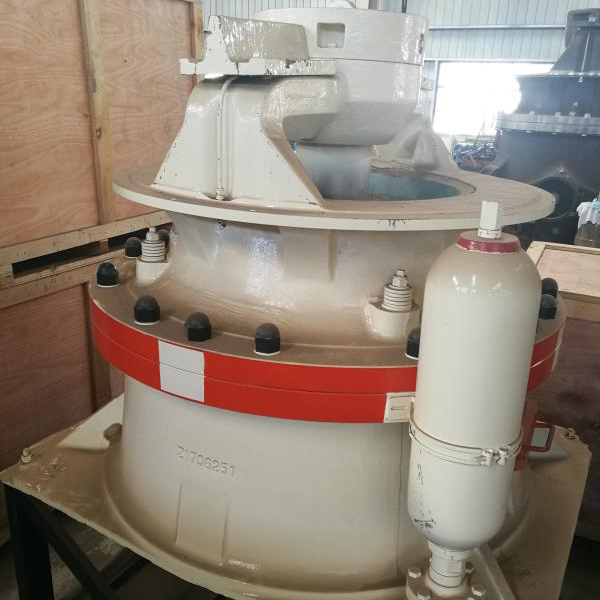

单缸液压圆锥破碎机

访问:时间:2018/12/3 15:29:02

具有先进的结构设计、优秀的破碎能力、极佳的可靠性和低廉的生产运行成本等特点。液压圆锥破通过单个液压缸升降动锥,实现了排矿口调整、清腔、过铁和过载保护等多种功能;配置电子智能排矿口控制系统,实现了更多生产过程控制和作业优化功能。单缸液压圆锥式破碎机可广泛应用于各黑色、有色、非金属矿山及砂石料等工业领域。


021-33830750
立即拨打电话询价

工作原理

电机带动破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件(大齿轮、大齿轮架、偏心钢套)带动偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板)以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧,当破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。

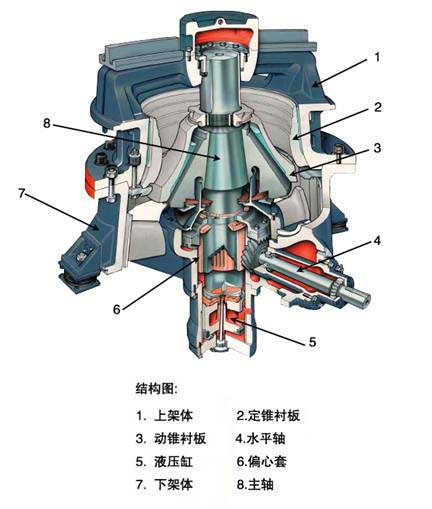

产品结构图

性能特点

1、高效率

该液压圆锥破碎机主轴上下两端均有支撑,能承受更大的破碎力和更大的冲程,加上与层压原理相适应的特殊破碎腔形,使该机具有更高的破碎效率。

2、生产能力大

该液压圆锥破碎机将破碎冲程、破碎速度以及破碎腔形状的完美组合设计,使该机在动锥大端直径相同的情况下,比老式弹簧圆锥破的产量高 35%~60%。

3、高质量的石子

该液压圆锥破碎机采用特有的破碎腔形以及层压破碎原理,产生颗粒间的破碎作用,从而使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀。

4、多种腔形的中细破碎

仅仅更换定锥既可实现。

5、双保险控制的液压与润滑系统

可确保该机的过载保护与良好的轴承润滑。

6、易于维修

圆锥破碎机结构简单而紧凑,性能稳定,不易故障。维修方便快捷。

产品参数

型号电机功率(kw)腔型最大进料粒度(mm)紧边进料口CSS下的标准生产能力(t/h)
810131619222532384451576470
HC870500EC300     448-588447-849544-968601-107032-1172725-1291782-1393849-1512906-1331
  C240    406433-636461-893525-1018581-1125636-1232700-1357756-1464820-1461876-1286
  MC195    380-440406-723432-837492-954544-1055596-1155657-1272708-1373769-1370821-1206
  M155    400-563428-786455-836519-953573-1054628-1154692-1271746-1372810-1248865-1098
  MF100   379-424407-716434-765462-814527-928582-942638-789702
  F90  357-395385-656414-704442-752470-800535-912592-857649-718702
HC-880600EC370      480-640547-1277605-1411662-1546730-1702787-1837854-1994
  C330      540-772616-1232681-1362746-1492821-1643886-1773962-19241027-1613
  MC260     541576-864657-1231726-1361795-1490876-1642945-1771 1094-1231
  M195     552-613587-1043669-1189739-1314810-1440896-1586962-1604 1115
  MF130    514549-933584-993666-1132736-1251806-1370888-1420958-1245
  F120   531570-832609-888648-945739-985816-885
  EFX100  401-202433-631465-678496-724528-770602-803665-721
  EF85 364-420395-532426-574458-616489-32520-700593-798655-882718-883790
  EEF75309-356328-441356-479384-517412-554440-592468-630534-575
