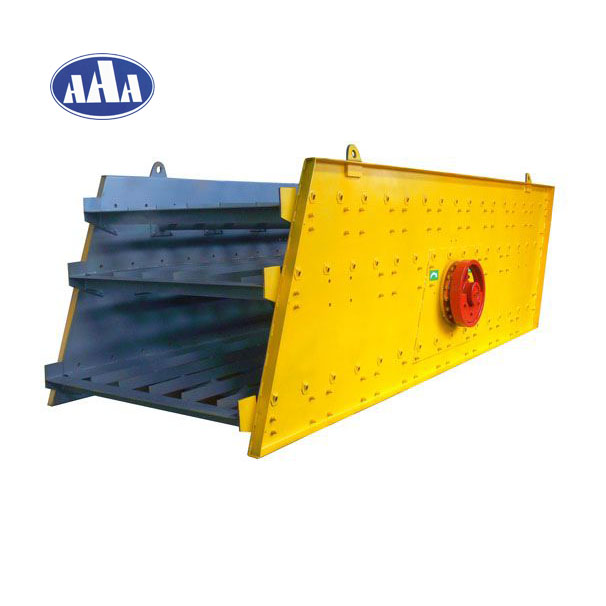

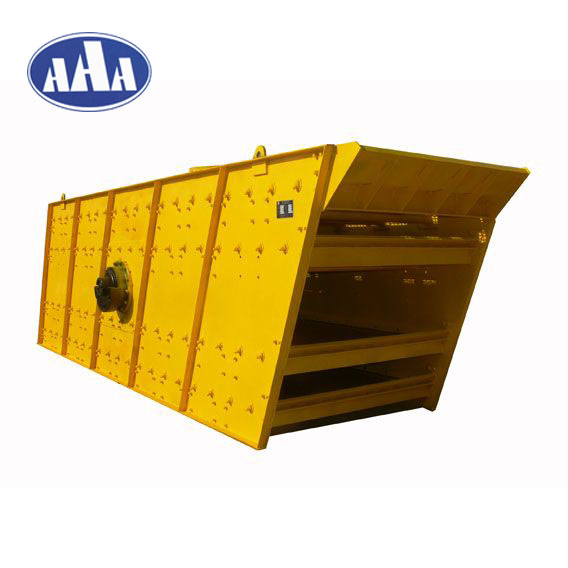

圆振动筛

访问:时间:2018/12/8 16:33:58

本系列产品为圆运动振动,振幅强弱可调节,物料筛淌线长,多层筛分,各档规格筛选清晰,筛分效率高,适合采矿、砂石行业的筛分作用。

021-33830750
立即拨打电话询价

工作原理

圆振筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动。

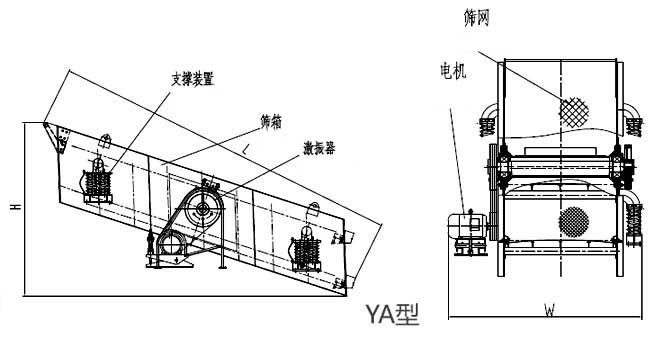

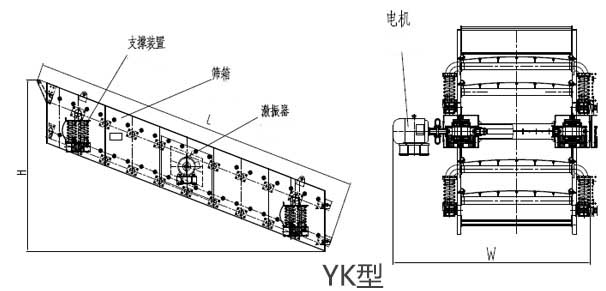

产品结构图



性能特点

1、圆振动筛采用轮胎联轴器,柔性连接,运转平稳;采筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷。

2、对于难筛物料可以使主轴反翻,从而使振动方向同物料运动方向相反,物料沿筛面运动速度降低(在筛面倾角与主轴转速相同的情况下),以提高筛分效率。

3、圆振动筛的振动器采用大游隙轴承,稀油润滑、噪声低、寿命长。另部件通用性强,维修方便。

4、应用了多种筛分辅助配置,更多地理解客户个性化的筛分需求,满足不同行业的需求,达到筛分目的。

产品参数表

型号筛面层数筛网面积(m²)筛孔尺寸(mm)筛面规格(mm)处理能力(t/h)电动机功率(kw)重量(不包括电机)(t)外形尺寸(L×W×H)(mm)
2YA123023.703-501220×305010-905.52.34350×2127×1868
3YA123033.703-801220×305030-907.53.053538×2168×2245
2YA154226.105-501500×420050-180155.335081×2573×2660
2YA154827.105-501500×480050-190155.505745×2573×3367
3YA154837.105-501500×480050-200156.085909×2573×3367
4YA154847.105-501500×480050-20018.56.755909×2573×3845
3YA184838.705-801800×480050-25018.56.936072×2970×3366
4YA184848.705-801800×480050-260227.106072×2970×3845
2YA1860210.85-801800×600050-28018.57.206965×2971×3276
3YA1860310.85-801800×600050-30018.57.707129×2971×3744
型号筛面层数筛网面积(m²)筛孔尺寸(mm)筛面规格(mm)处理能力(t/h)电动机功率(kw)重量(不包括电机)(t)外形尺寸
   (L×W×H)(mm)
4YK1860410.85-1001800×600080-320228.26417×3439×4276
2YK2160212.85-802100×6000100-330307.57005×3470×3654
3YK2160312.85-1002100×6000100-380458.27172×3528×4133
4YK2160412.85-1502100×6000120-4304510.37326×3545×4523
2YK2460214.45-1502400×6000100-380378.57010×3796×3654
3YK2460314.45-1502400×6000160-450459.27176×3816×4133
4YK2460414.45-1502400×6000160-45055127328×3896×4523
2YK30702215-1503000×7000150-60018.5×2167970×4465×4764
3YK30703215-1503000×7200150-65022×2178225×4582×4822
